Quam eligere optimus Cat7 Keystone Jack enim tuus Network Setup？

Eligens optimus Cat7 lapis angularis jack core descendit ad tres factores: genus protegens (STP vs. FTP), connector terminationem stilum (instrumentum minus vs. punch-down), et convenientiae cum cable conductor METIOR . Ius obtine, et reticulum tuum constanter cat7's aestimatum 600 MHz attinget, sed usque ad 100 metra accurrit. Infra sectiones omnem decisionem rescindunt cum speciebus, comparationibus et ductu reali mundi.

Quid facit Keystone Jack "Cat7 Compatible"

Cat7 est vexillum ISO/IEC 11801 Classis F, non vexillum TIA/EIA, quod singularia specificationem significat a classificationibus communioribus Cat5e/Cat6 differre. Jack angularis genuinus Cat7 occurrere debet hisce liminibus minimis faciendis:

Animadverto quod Cat7 mandata plena protegens in omnibus componentibus , inter ipsum sinciput angularis. Quodlibet Jack intitulatum "Cat7" sed singulis par tutandis plus bracteis altiore carens non occurrit vexillo, quantumvis venalicium postulatorum.

Defensio Types: quare S / FTP est non Negotiabilis pro Cat7

Cat7 funes constructione S/FTP (Screened Pair tortis tortis utuntur) constructione: singulae quattuor paria singulatim bracteolae involutae sunt et deinde totus fascis in torto velo inclusus est. Cat7 lapis lapisque angularis pergere debet illam viam incorruptam protegens. Hinc est quod uterque pittacium protegens reapse significat:

• FTP / ScTP - Unius tantum ffoyle altiore. Apta pro Cat6A, sufficiens ad Cat7.
• S/FTP — Individual par rudimenta plus plectere exteriores. Minimum requisiti Cat7.
• SF/FTP — Individual par foils plus clavi exteriore plus ffoyle exteriore. Cat7 postulata excedit; communiter ad industriae vel summus impedimento res culturae.

Dens clypeus in terminatione punctum fungitur antennae, invitans Tactus ingressu. in usu, aliena crosstalk (AXT) potest crescere usque ad XXX dB si scutum ad sinciput non recte fundatum est — satis 10GBase-T e nexu interretiali omnino pulsando.

Clypeus recte grounding

Jack clipeatus tantum utilis est, si ad unum finem fundatum est (panel commissura vel lamella parietis latus). Constructio ad utrumque finem facit terram ansam. Quaere jackas cum habitationi metalli integrali quae directe tondet ad structum tabulae commissuras - hoc opus eliminat pro filo separato pigtail et errores institutionis minuit.

GG45 vs. TERA: Eligens Ius Cat7 Connector Format

Cat7 vexillum RJ45 interface non utitur. Duae systemata connectoris dominantur, et eligens iniustum unum significat emptionis incompatibilium funes et faceplates:

Pleraque enim domum labs et res parvas instruere; GG45 est practica electionis quia funiculi commissurae RJ45 exsistentes adhuc operantur in campis Cat6A perficiendi, dum funiculi nativi Cat7 recludunt plenam latitudinem 600 MHz.

Termination Style: Instrumentum-Minus vs. Punch-down

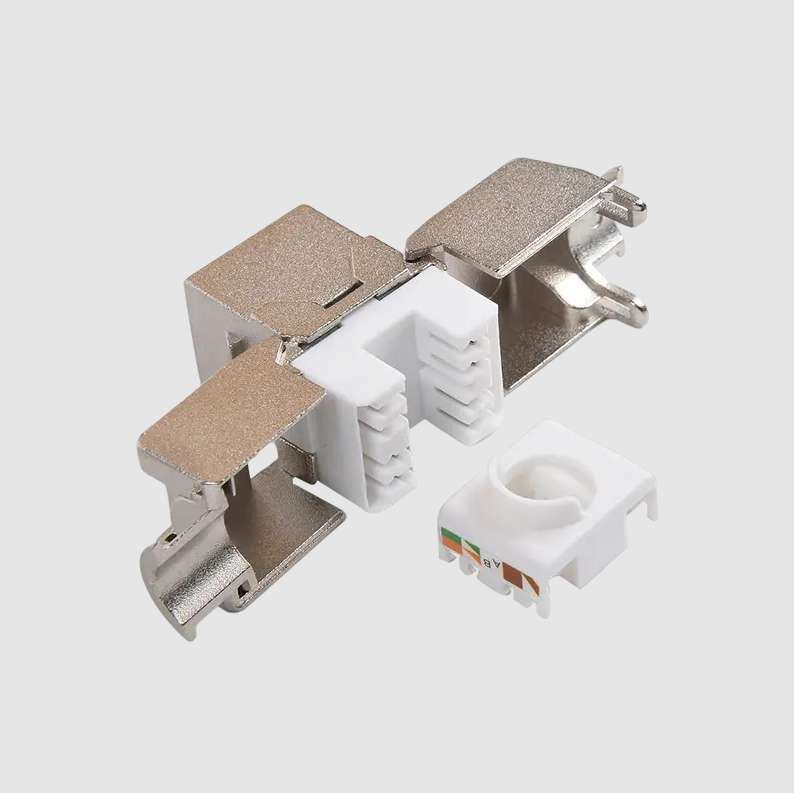

Quomodo funem in sinciput terminare tum institutionem temporis ac diuturni constantiam afficit. Cat7 jacks lapis angularis veniunt in duobus stylis terminationibus primaria:

Instrumentum-Minus (IDC Clip) Termination

Conductores in intitulatum foramina inseruntur et pileus abripitur, secans et simul contactum faciens. Includunt commoda citius institutionem (typice sub II minuta per Jack semel in usu est), nullum instrumentum ad ferrum descendendum requiritur, et conductores plus periculi movendi. Negotiatio-off est leviter altior per unitatem impensa et minus nota sentire peritis institutoribus ad methodos translaticios adhibitos.

Punch-down (CX-style) Termination

A 110 ferrum descendens instrumentum quemlibet conductorem in IDC socors impellit. Haec methodus est industria vexillum in structuris cabling et praefertur a professionalibus faciendis summus volumen commissuram panel operis. Pro Cat7, ferrum-descendit instrumentum tuum curare a humilis-ictum occasum — Nimia vis in singulis paribus scutum ffoyle laedere potest, quod ipsum praesidium, quem tu reddidisti, abducit.

Quod eliges?

• DIY vel parvum decurrit (1-10 jacks); Instrumentum-minus velocius est et sumptus qualitatis ferrum-down instrumentum vitat.
• Lorem vel magna fugit (20 jacks); Punch-descendens cum instrumento calibrato constantiores eventus in scala liberat.
• Retrofit vel stricta spatia: Instrumentum minus jacks typice habent figuram dorsum compactiorem, faciliorem elaborandum cum post murum vadum pixides.

Conductor Gauge Compatibility: Matching the Jack to Your Cable

Cat7 funes in nucleo solido et variantibus subductis fabricantur, singulae diversae IDC contactum consilium requirunt;

• Firmus conductor (22-24 AWG); Vexillum pro muro in- currit. Contactus IDC in solido filo nitide in insulationem penetrant. Noli utere subductis tantum jacksibus cum fune solido — alarum contactus non potest recte sedere, continuam continuationem causans.
• Dux destitutus (26-28 AWG); Usus est pro pannis funibus. Contactus IDC subductis aestimavit latiorem rimam habent ad plures filamenta tenaci. Usura solidi soli Jack in funem destitutus ducit ad contactum altum resistentiae et insignem iacturam.
• Dual-fornices aestimaverunt (AWG 22-26); Utrumque conductor typus accipe. Commendatur, cum incertum funem spec- tandi vel ambitus mixti construendi.

Semper verificare AWG range impressum in jack corpore compositus funem conductor coniecturam ante emptionem.

Wiring Configurationis: T568A vs. T568B

Cat7 lapis angularis jacks tum T568A et T568B machinas wiring sustinebunt. Consilium ipsum effectus non afficit - Quid refert constantia per singulos sinciput, panni tabulae, et funiculum commissura in eodem cursu. Mixtio T568A in uno fine cum T568B in altero funem facit transversalem, quae cum stimulis reticularium vexillum non operatur.

• T568B frequentissimum est in institutionibus commercialibus Americae Septentrionalis.
• T568A praefertur in regimine et quibusdam institutionibus internationalibus et ab ANSI/TIA-570-C pro wiring residentialibus requiritur.

Maxime Cat7 jacks includunt schematis color-coded wiring utriusque machinas in corpore vel in packaging. Elige unum et documentum electionis tuae — hoc conservat quis post annos sustentationem faciens.

Key Specifications ut Reprehendo ante Buying

Hoc maculosus utere, cum aestimat aliquem Cat7 keystone Jack enumeratis vel data linteolo:

1. Sed Rated: Oportet ≥ 600 MHz. Quidquid inferius est, Cat6A vel infra est.
2. Clipeus: S/FTP constructio cum habitatione conductiva quae cum fundata tabella coniungit.
3. Insertio detrimentum in 600 MHz: Esset ≤ 0.4 dB per ISO/IEC 11801 exemplar canalis.
4. DEINDE (Near-End Crosstalk) in DC MHz: Vide valores ≥ 60 dB ad marginem supra minimum.
5. Redde damnum in DC MHz: ≥ 15 dB limina practica pro 10GBase-T firmitate.
6. Conductor range: Confirma illud funem AWG tui (typice 22-24 AWG pro solido in muro Cat7).
7. Coetus circuitus: Qualitatis jackae pro insertis ≥ 750 aestimantur. Bulgarica unitates saepe tantum 200 nominant.
8. Contactus plating: Aurum patellae contactus (≥ 50 µin) oxidationis resistunt et in humili contactu resistentiae per tempus conservant.

Communia Installation Erroribus qui Degradare Cat7 euismod

Etiam supremus-specus sincipul underformare potest si male inauguratus est. Isti sunt errores frequentissimi;

• Nimia prava in terminatione; Cat7 permittit maximam of * 13 mm (0.5 in) inextricabilis conductor apud sinciput. Hoc nimis augetur crosstalk et test certificatione canalis deficere potest.
• Stillantem ansam in clypeo non servans; Cum funem munitum per cavitates parietum excitavit, parvum ansam relinquunt ne umor in bracteis in habitationi Jack wicking prohibeat.
• Praecludere fune ties: S/FTP funem comprimens ad anfractus singulas coniugationes deformat, impedimentum discontinuitatum faciendi. Hamo et fasciolis utere loco ligaturae plasticae avi in ​​Cat7 currit.
• Radii violationes minimum flectere: Cat7 cable habet minimum radium flexuram 8× funem diametri (typice 60 mm pro 7.5 mm diametro). Arctius flectit reflexiones causa quae deficiunt reditus damnum probat.
• Commistio clipeorum et laterum laterum; Cat7 sinciput utens in obtentu Cat6A funem, vel vice versa, beneficium protegens negat et terram discontinuationem gignit.

Cum ad Elige Cat7 Keystone Jacks Cat6A . vs

Cat7 infrastructure constat roughly 20-35% plus quam aequalem Cat6A institutionem. Quod premium in missionibus specificis iustificatur, sed in aliis superfluum est;

Testis tuum Cat7 Cessatio Post Installation

Testator campus solus modus est ad confirmandum spec- canalem Cat7 obvium. Testers basic wiremap insufficiens sunt — parametri frequentiam domain non metiuntur. Uti probatorem esse Level IIIe vel Level IV accuracy (per IEC 61935-1) ut cat7 canalem indicans. Clavis probat currere:

• Wiremap: Verificat pin continuitatem et absentiam transversam, fissum, vel paria transversa.
• Verre damnum insertio (usque ad 600 MHz); Confirmat signum attenuationis intra canalem canalem Cat7 per limitem totius frequentiae range.
• DEINDE et FEXT; Mensurae Crosstalk quae capturae conductor indecoros exit in punctum terminationis Jack.
• Scutum continuum; Verificat filum exhaurire seu plectere iungitur fine-ad-finem sine brevi conductore paribus.

Si canalis deficiat, frequentissimi reos immodicas in sinciput, par bracteola laesa, vel clypei humus nexus carens — omnes alloquibiles per sinciput re-terminantes potius quam funem currunt reponunt.
